Pont de l'autoroute Puxing sur la ligne Dalu, Shanghai

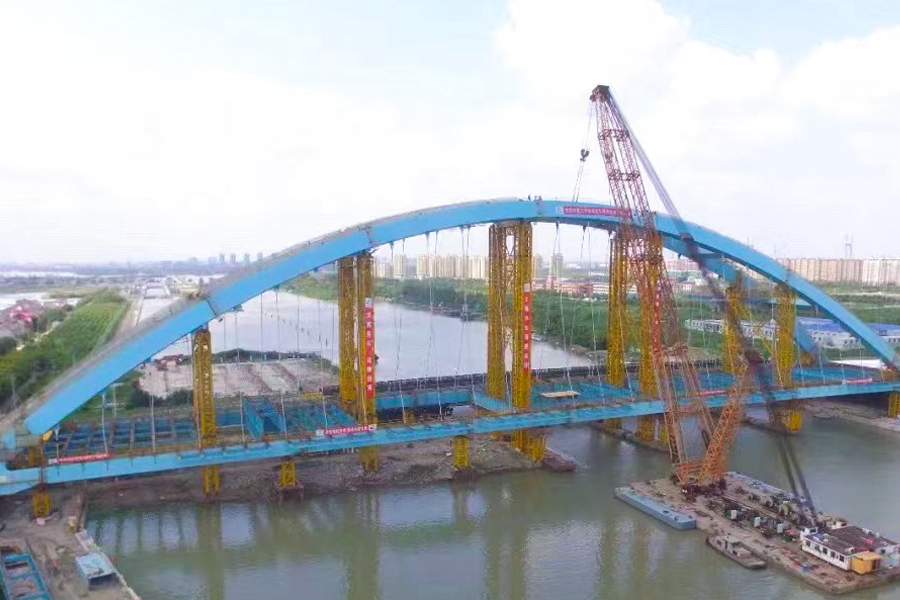

Le pont principal du pont de l'autoroute Puxing sur la ligne Dalu à Shanghai est un pont en arc en acier attaché en anse de panier avec une travée principale de 230 mètres, ce qui en fait le pont à travée la plus grande de ce type dans la région de Shanghai.

La structure principale adopte une configuration en arc lié de type traversant. Les nervures de l'arc ont une hauteur de 57,982 mètres, tandis que les nervures de l'arc en acier des deux côtés du tablier du pont atteignent une hauteur structurelle de 46 mètres et sont inclinées vers l'intérieur selon un angle de 12 degrés. Au total, 27 cintres sont disposés sous chaque nervure de l'arc.

Les nervures de l'arc en acier ont une dimension transversale de 3,6 × 2,5 mètres et la poutre de liaison adopte une taille de section de 2,656 × 2,686 mètres. Une fois terminé, le pont est devenu une structure emblématique de premier plan, démontrant à la fois son échelle structurelle et son importance technique.
