Équipement complet Cie., Ltd de machines de Jiangyin Boway.

Projet de Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Aperçu du projet :

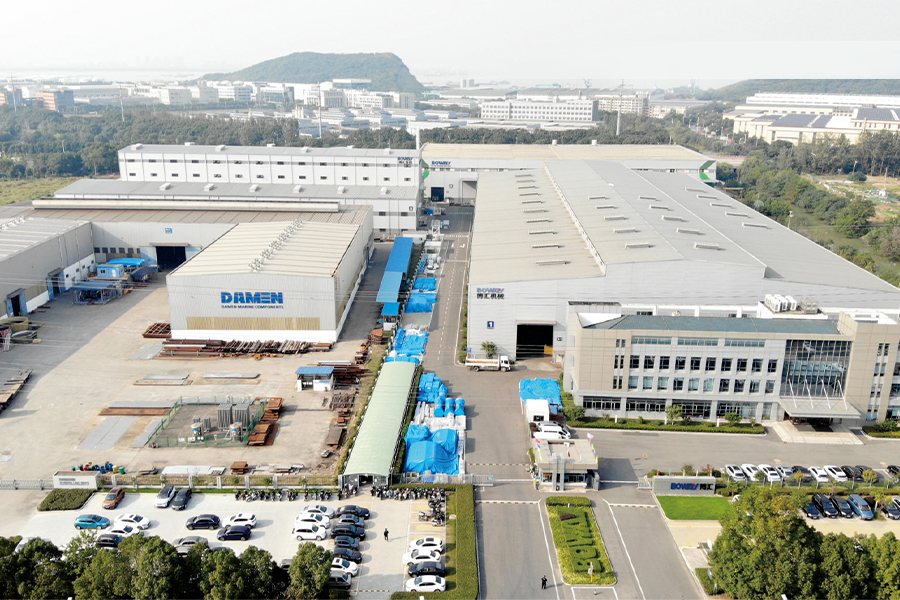

Ce projet est situé dans le sous-district de Chengdong, ville de Jiangyin, province du Jiangsu, délimité par l'avenue Keji à l'est, l'autoroute Chengzhang au sud et la route Yanghuan au nord. La superficie brute totale du projet est d'environ 18 016 m². Il comprend deux bâtiments d'usine à structure métallique, à savoir l'Atelier n°3 et l'Atelier n°4.

L'atelier n°3 a une superficie de bâtiment de 7 520 m², avec une longueur de 128 m, une largeur de 63 m et une hauteur d'avant-toit de 26 m. L'espacement des colonnes est de 7,4 · 14 @ 8 · 7,4 m. Les travées simples mesurent respectivement 21 m, 24 m et 18 m. Les bases de colonnes adoptent des fondations de type douille et les colonnes sont des colonnes en acier à treillis composite. Le toit utilise des poutres en acier à âme pleine. Des contreventements transversaux et longitudinaux sont fournis pour le contreventement du toit et le contreventement inter-colonnes, formant un système de cadre rigide et stable.

L'atelier n°4 a une superficie de bâtiment de 2 395 m², avec une longueur de 64 m, une largeur de 32 m et une hauteur d'avant-toit de 17 m. L'espacement des colonnes est de 7,4 m et 8 m et la travée simple est de 32 m. Les bases des colonnes sont ancrées avec des boulons d'ancrage et des colonnes en acier à section H sont utilisées. Le toit adopte des poutres en acier à âme pleine, avec un système de contreventement longitudinal et transversal. Une mezzanine partielle est incluse.

Le poids total de la structure en acier de ce projet est d'environ 1 200 tonnes. Les matériaux en acier sélectionnés en fonction des exigences de conception comprennent le Q355B, le Q355C et le Q235B.

Période de construction :
Date de début : 1er octobre 2021
Date d'achèvement : 30 mai 2022
