Georg Fischer Casting Solutions Shenyang Co., Ltd

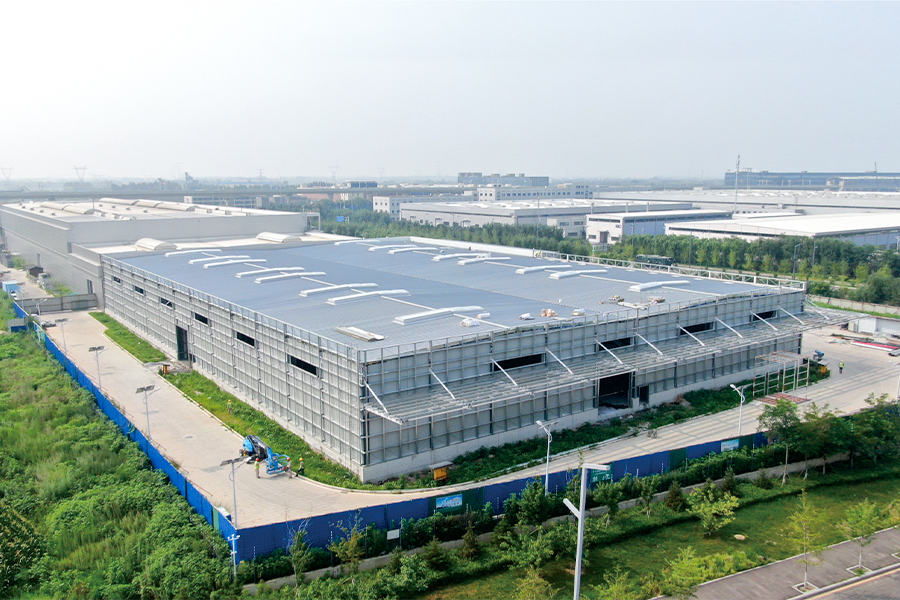

Travaux de structure en acier pour la phase I et le projet d'expansion de Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projet Phase I :
Dans la Zone D de l'Atelier N°1, le bâtiment a une longueur de 21,5 m, une largeur de 45 m et une hauteur de toit de 8,5 m.
Les zones F et G ont une longueur de 54,8 m, une largeur de 45 m et une hauteur de crête de 14,51 m.
Le projet adopte des colonnes en béton armé avec des poutres en acier. Le système de toiture se compose d'un plancher en acier avec une membrane imperméable installée sur le dessus. Le système de murs comprend des murs en maçonnerie avec une charpente extérieure en acier et des panneaux sandwich en laine de roche.
Selon différentes exigences fonctionnelles, plusieurs bâtiments de différentes portées et hauteurs sont combinés. Les hauteurs des parapets sont respectivement de 15,5 m, 11,3 m, 10 m et 7 m. La portée maximale est de 27,4 m. Plusieurs ponts roulants de 50 tonnes sont installés le long des lignes AA–D.
Chaque poutre à ossature d'acier se compose de cinq segments de poutre en acier, avec une seule portée d'environ 27,4 m. Le poids total des poutres de toit dépasse 180 tonnes et les poutres de grue pèsent environ 100 tonnes. Les matériaux en acier sont Q355B et Q235B, comme spécifié par la conception.

Projet d'agrandissement de la phase I :
L'atelier n°2 a une longueur de 97,54 m, une largeur de 67,1 m, une hauteur de 9,7 m et une portée maximale de 33,46 m. Les matériaux en acier sont Q355B et Q235B conformément aux exigences de conception.
La structure est constituée de poteaux et de poutres en acier, avec des poutres de toit en acier à âme pleine en forme de H. Les bases des colonnes sont ancrées avec des boulons d'ancrage. Les colonnes et poutres en acier adoptent des sections en H. Le contreventement du toit et le contreventement inter-colonnes sont fournis dans les directions transversale et longitudinale pour former un système de cadre rigide et stable.

Description structurelle principale :
Le cadre principal utilise de l'acier Q355B, avec des colonnes et des poutres en acier soudées à section en H. Tous les composants en acier sont grenaillés jusqu'à la qualité Sa 2,5. Les pannes de toit et de mur sont formées de bandes d'acier galvanisées Q355B.
Parc matériel n°7 :
Le parc de stockage des matériaux a une longueur de 11 m, une largeur de 48 m, une hauteur d'avant-toit en porte-à-faux de 6,55 m et une portée de 11 m. Les matériaux en acier sont Q355B et Q235B selon les exigences de conception.
La structure adopte des colonnes et des poutres en acier, avec des poutres de toit en acier à section H à âme solide. Les bases des colonnes sont ancrées avec des boulons d'ancrage. Les colonnes en acier comprennent à la fois les colonnes à section en H et les colonnes caissons. Le contreventement du toit et le contreventement inter-colonnes sont disposés dans les directions transversale et longitudinale, formant un système de charpente en acier stable.
