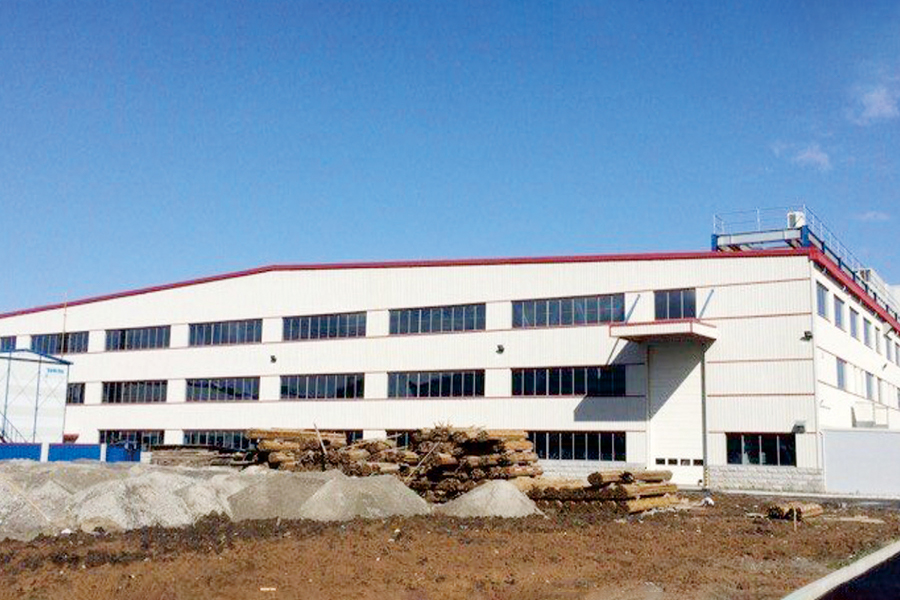

Projet Changchun Elringklinger Ltd.
La superficie totale du projet est d'environ 8 600 m². L'atelier mesure 90,6 mètres de long et 95,4 mètres de large, avec des portées de 35,8 m 31,6 m 28,0 m et un espacement des baies de 11,05 m. La hauteur du bâtiment est de 17,5 m, pour une consommation totale d'acier de 1 123 tonnes. La structure est principalement à un seul étage avec des zones partielles à plusieurs étages.
Les poutres de toit sont des poutres en acier à âme pleine à section en H, certaines poutres en acier locales étant conçues comme des structures en treillis. Les bases des colonnes sont ancrées avec des boulons d'ancrage. Les poteaux en acier se composent principalement de poteaux en acier à âme pleine à section en H, avec des poteaux en acier à section caissonnée partielle. Le contreventement horizontal du toit et le contreventement inter-colonnes sont disposés dans les directions transversale et longitudinale pour former un système de charpente en acier stable.

Système d'enveloppe :
·Panneau extérieur de toit : 0,6 mm / profil 490 / galvanisé / revêtement PVDF
·Isolation : laine isolante 100 mm / 16 kg/m² avec feuille d'aluminium
·Panneau intérieur de toit : 0,476 mm / profil Q900 / PE / galvanisé
·Panneau extérieur du mur : 0,6 mm / acier revêtu d'aluminium-zinc / revêtement PVDF
·Isolation : laine isolante 100 mm / 16 kg/m² avec feuille d'aluminium
·Panneau intérieur du mur : 0,476 mm / profil Q900 / PE / galvanisé

Défis du projet :
Il s'agit d'un projet à investissement allemand. Le système structurel comprend à la fois des colonnes en acier à section H et des colonnes à section caissonnée. La structure du toit est constituée de poutres en acier à section en H ainsi que de poutres en acier de type ferme assemblées sur place. Il existe également des poutres de plancher partielles avec des niveaux d'élévation incohérents, ce qui entraîne un système structurel complexe. La construction a été réalisée en hiver, avec des températures ambiantes basses et une température minimale de −20°C pendant la période de construction. Dans ces conditions difficiles, les équipes d'approvisionnement, de gestion et de construction de l'entreprise ont travaillé en étroite collaboration pour surmonter divers facteurs défavorables et ont réalisé avec succès tous les travaux contractuels dans les délais, avec une qualité, une quantité et une sécurité assurées, en totale conformité avec les exigences du contrat.
